PCエンジンDUO-R コネクタ修理
RUNボタンちょくちょく効かないDUO-R。
コントローラは正常なので本体側を修理します。

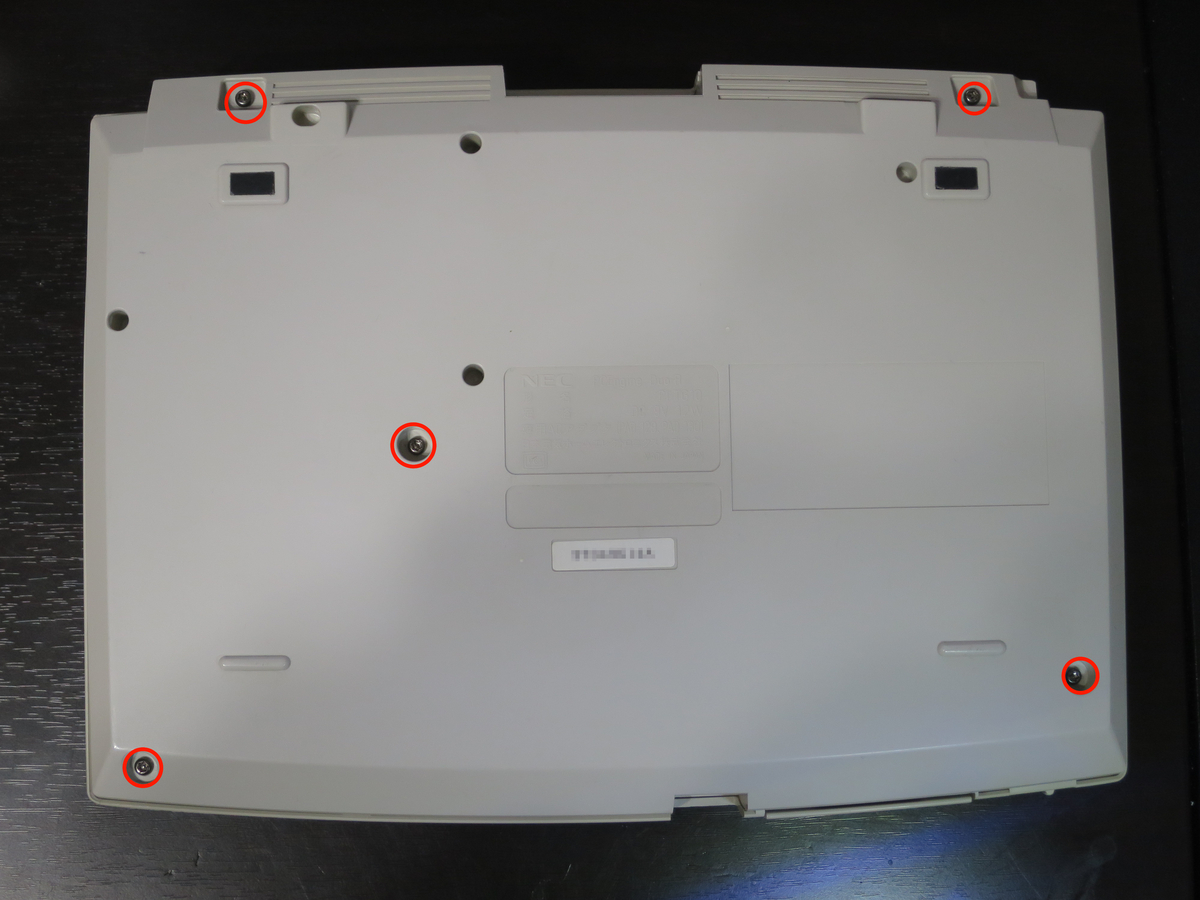

裏返して５本のネジを外すと蓋を開けれます。
ヘクスローブネジT10のドライバーが必要。
右側面に開閉スイッチのコネクタがあるので開けるときに外します。
蓋を開けたらピックアップユニットを外します。

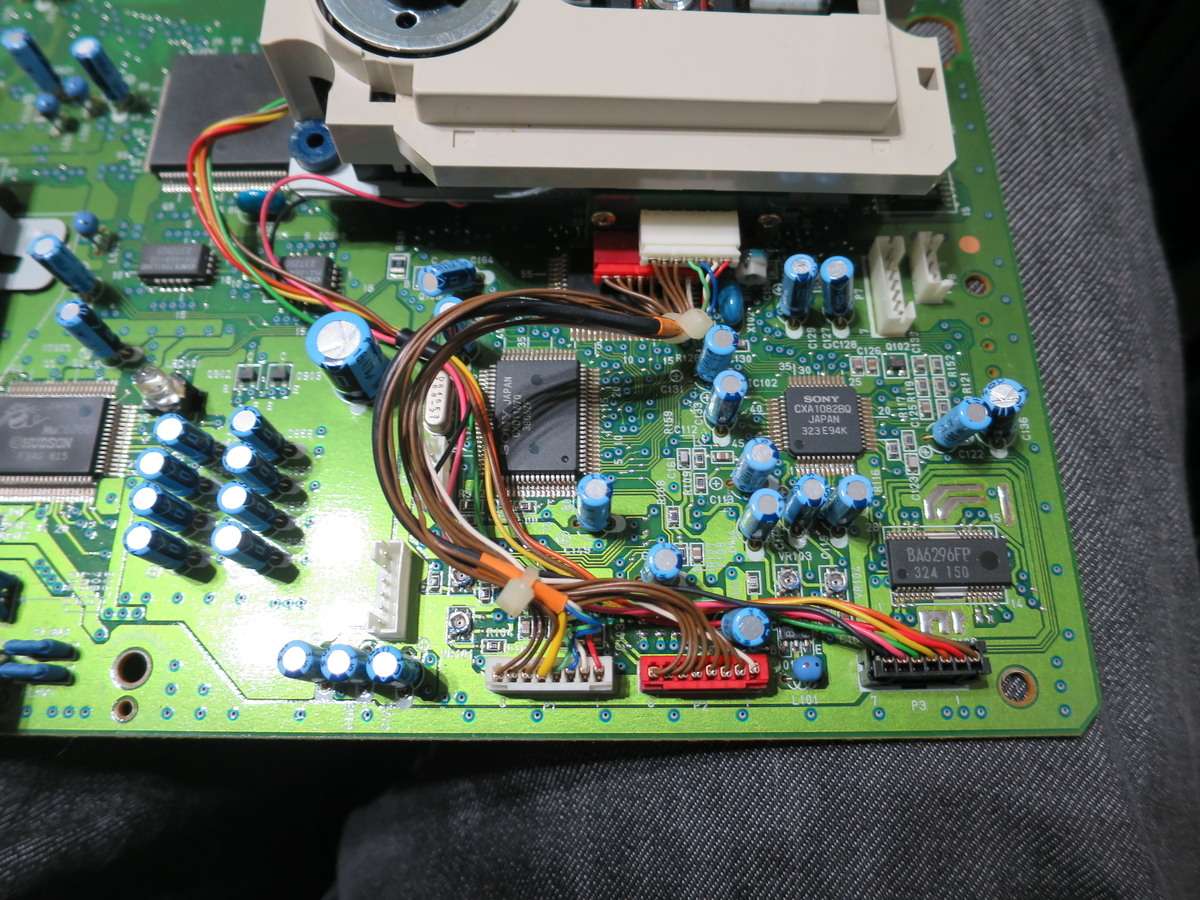

基板の白・赤・黒のコネクタを外してユニットを持ち上げればOK。
ピックアップユニットを固定する３本のピンが折れやすいので注意。
折れたら接着剤で着けましょう。
あとは、基板側のネジ５本を外せば基板が外せます。
外すときに電源カバーがポロリするので無くさないように。
基板だけになったらコントローラのコネクタをチェックします。

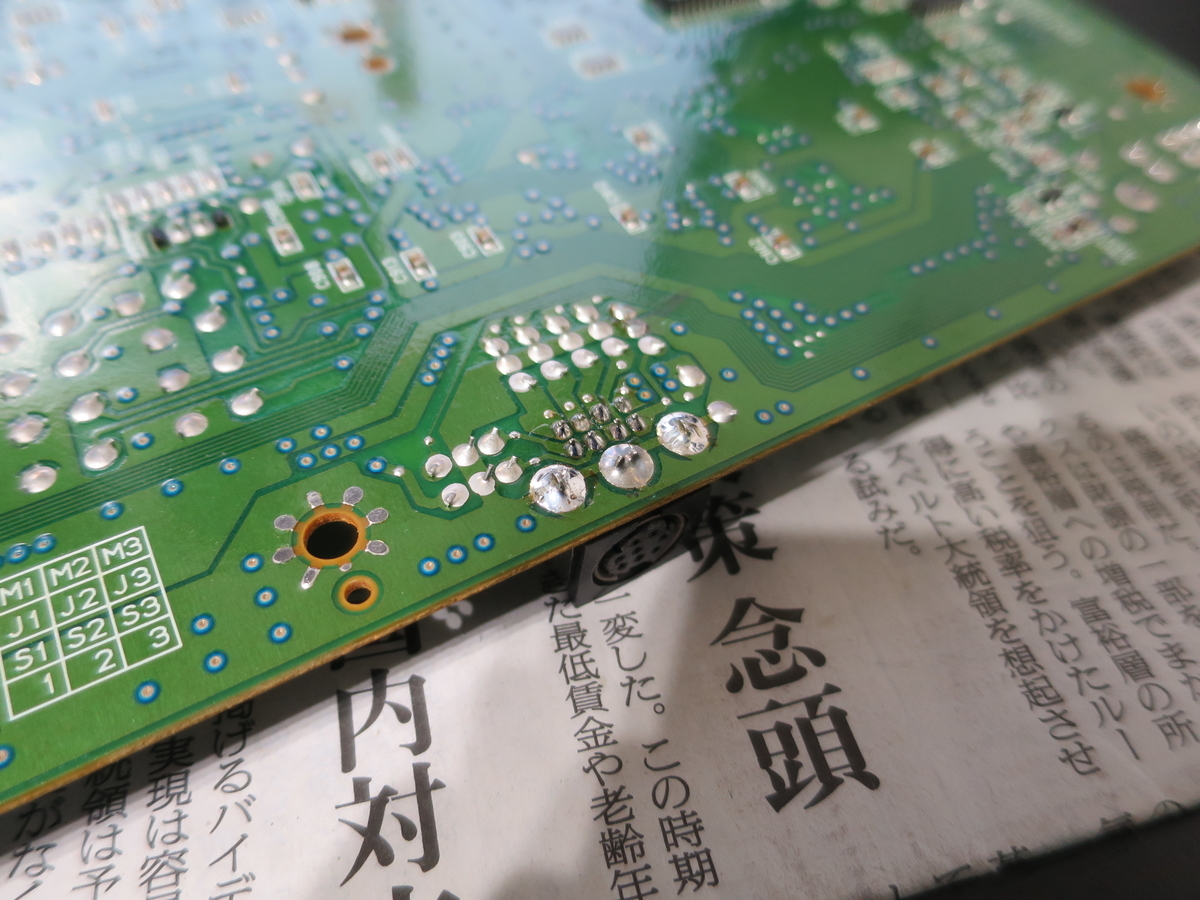

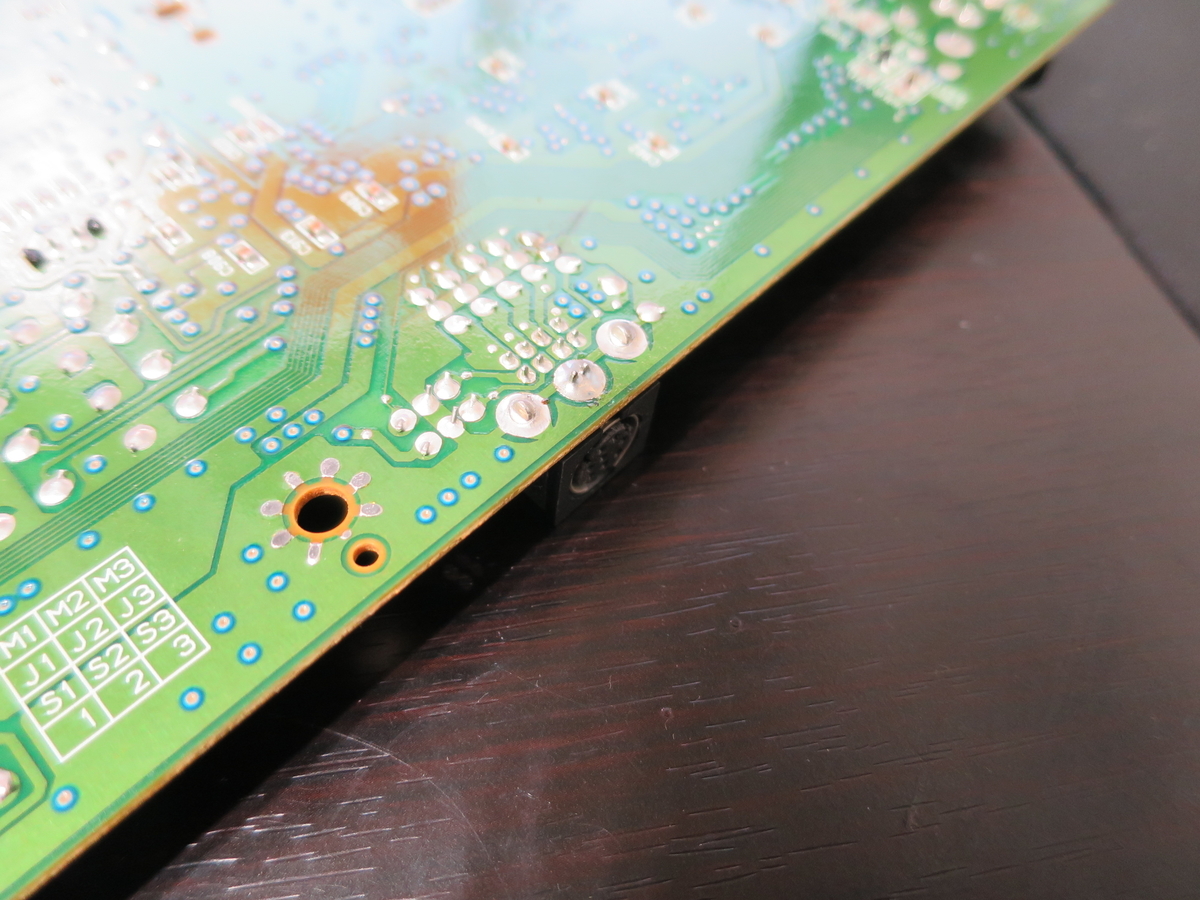

分かりづらいですがはんだクラックしてます。
ついでに映像出力と電源のコネクタもチェックします。
今回は映像のコネクタもクラックしてたので一緒に修理します。

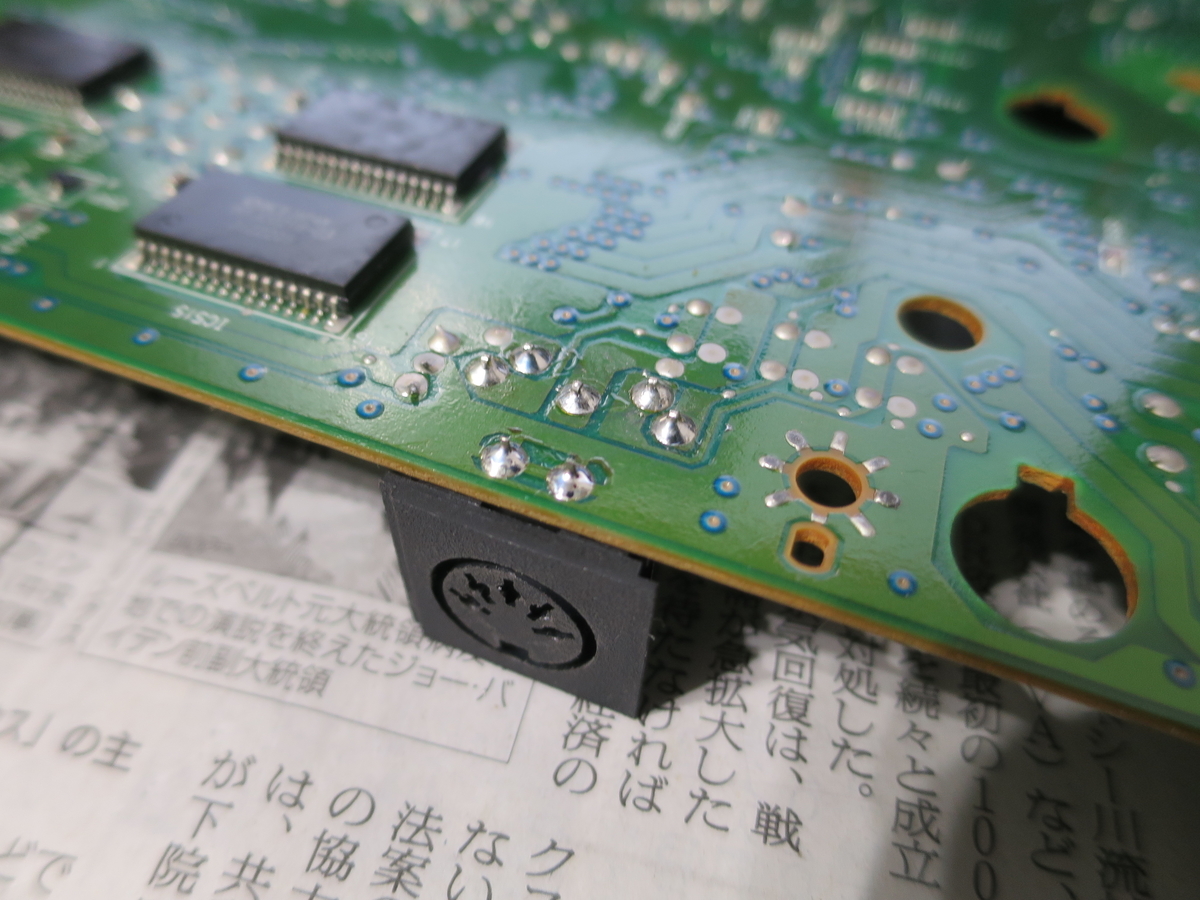

コネクタのはんだを付け直すだけの簡単修理。
AVコネクタもはんだ修正。あとは組み上げて完成です。
はんだは溶かすだけじゃなくて一回除去してから付け直しをオススメします。
コアグラフィックス コネクタ交換

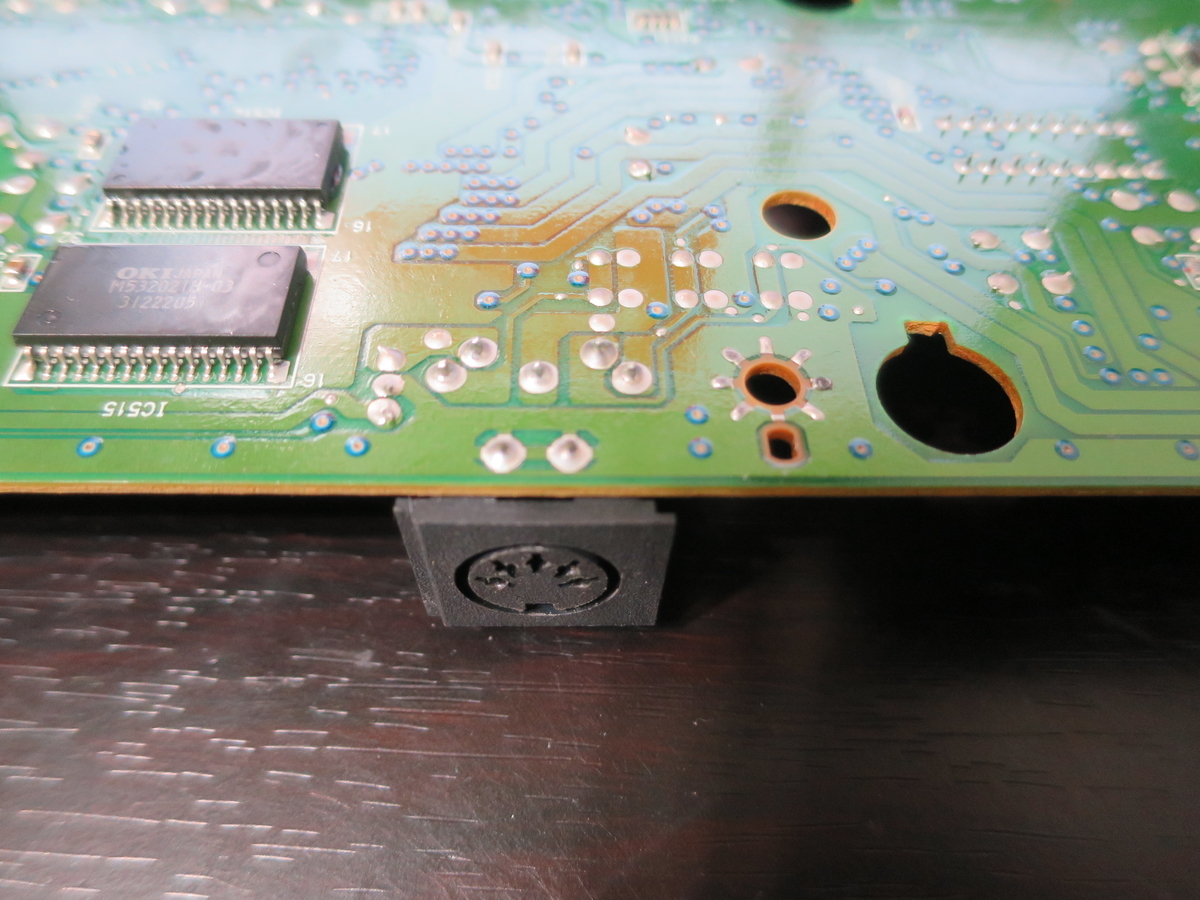

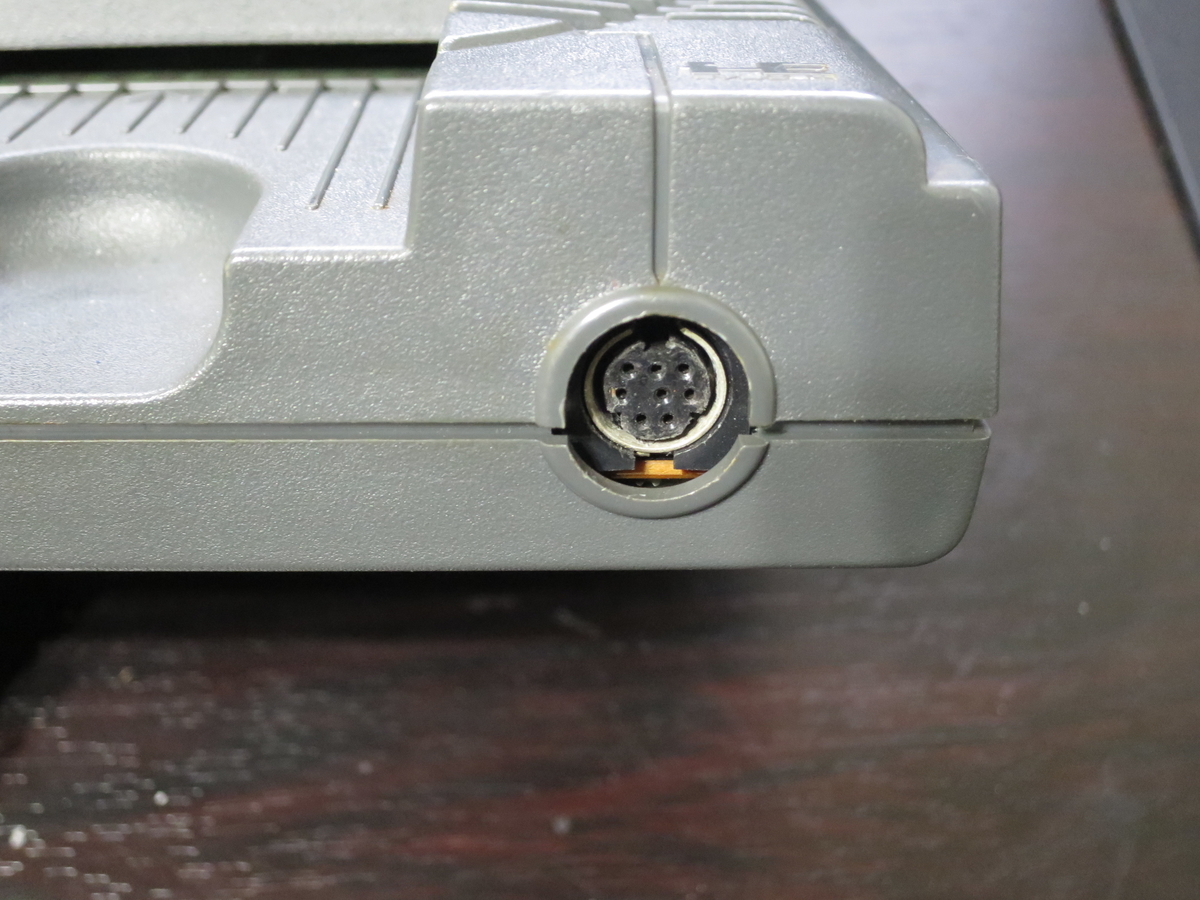

コアグラのコントローラ差込口がぐらつくのでコネクタを交換しました。
びみょーにコネクタが欠けてるらしく、ぐらつくコアグラ君。治療せねば。

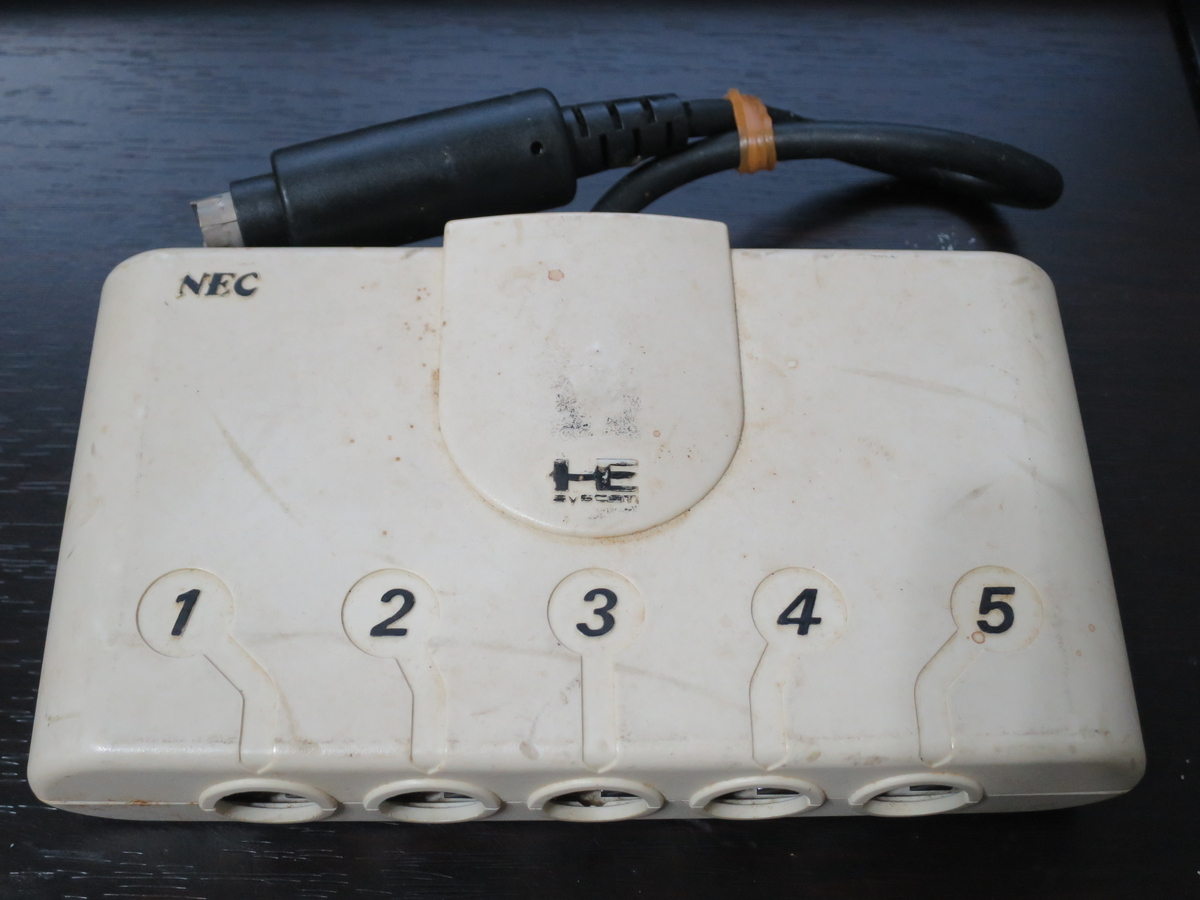

コネクタはマルチタップを犠牲にしてゲットします。

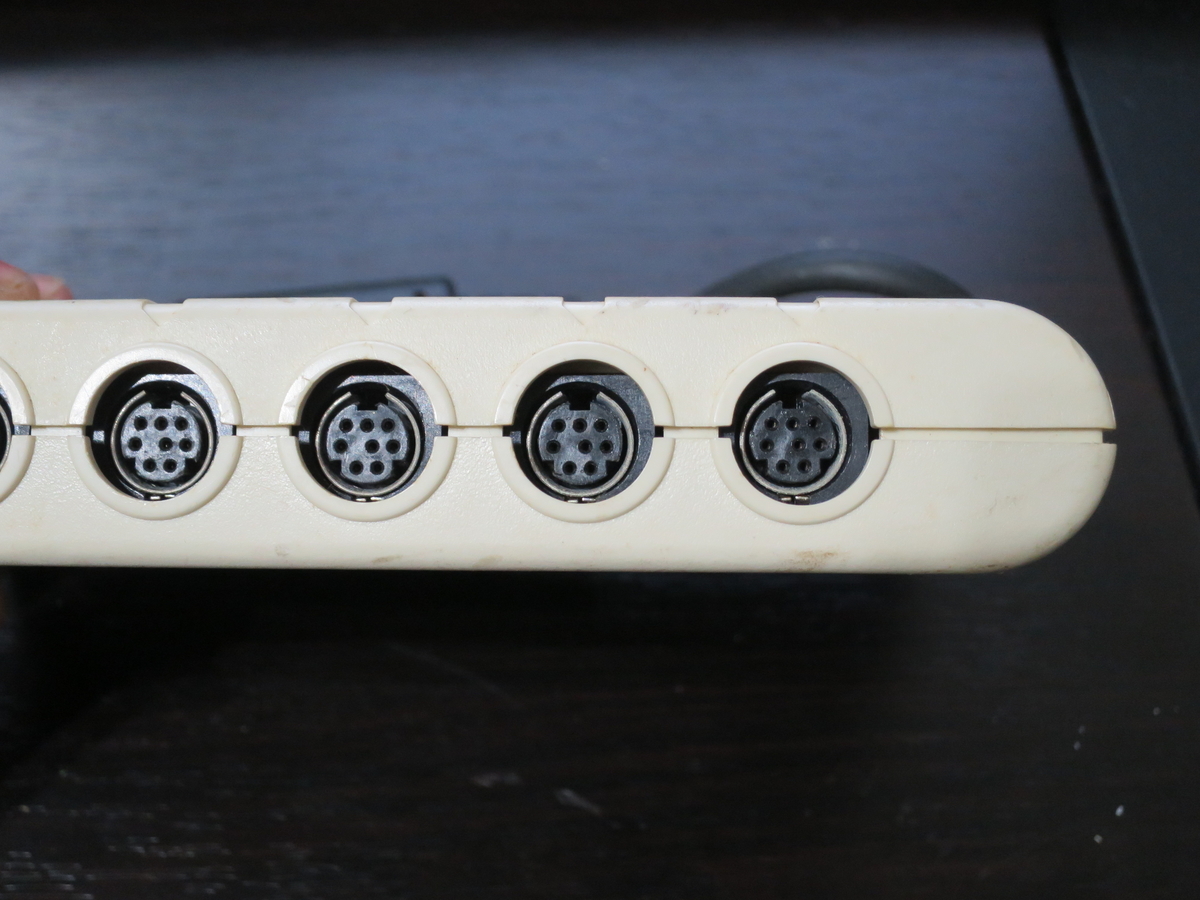

マルチタップは1～2Pばかり使うので消耗の少ない3~5Pのコネクタが狙い目。
今回は5Pのコネクタを拝借。
コネクタを外すのは慣れてないと難しい。ハンダ吸取器があると楽。

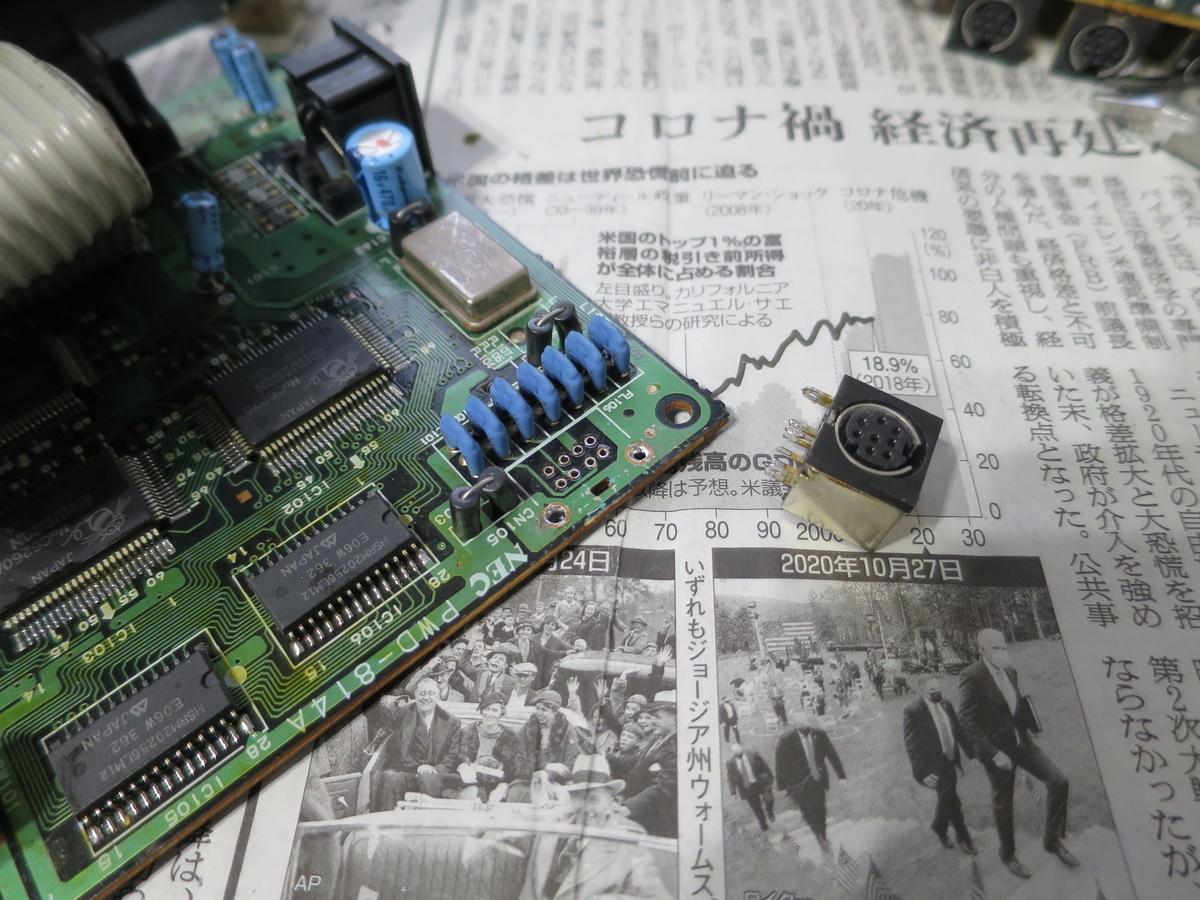

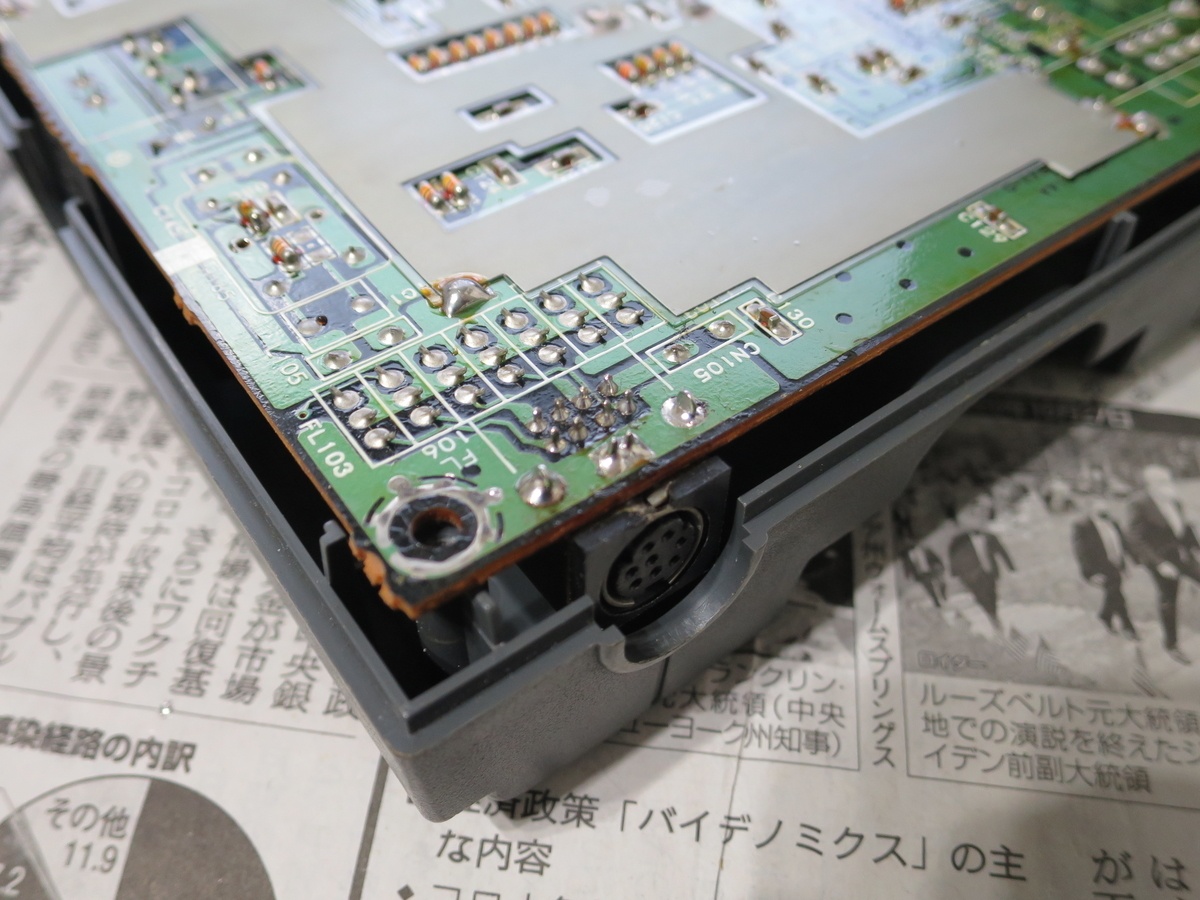

移植完了。同じコネクタなので見た目もバッチリ。
GBAソフトの電池交換
GBAのソフトにはセーブデータ保持に電池が使用されてるモノがあります。
このタイプは電池切れでセーブデータが消えちゃうので交換が必要。
このサイトが詳しいです。
https://gb1gbc1.tripod.com/gba/gba_save.htm

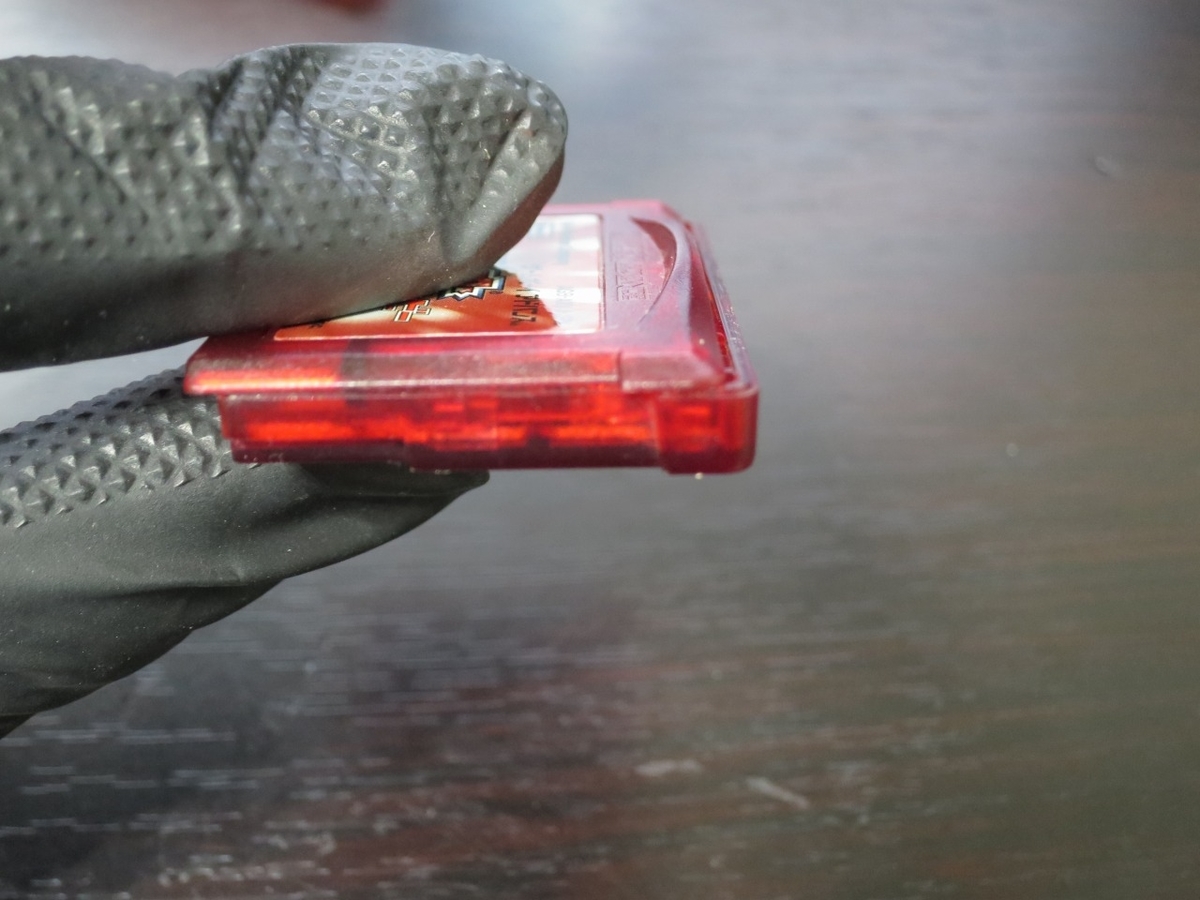

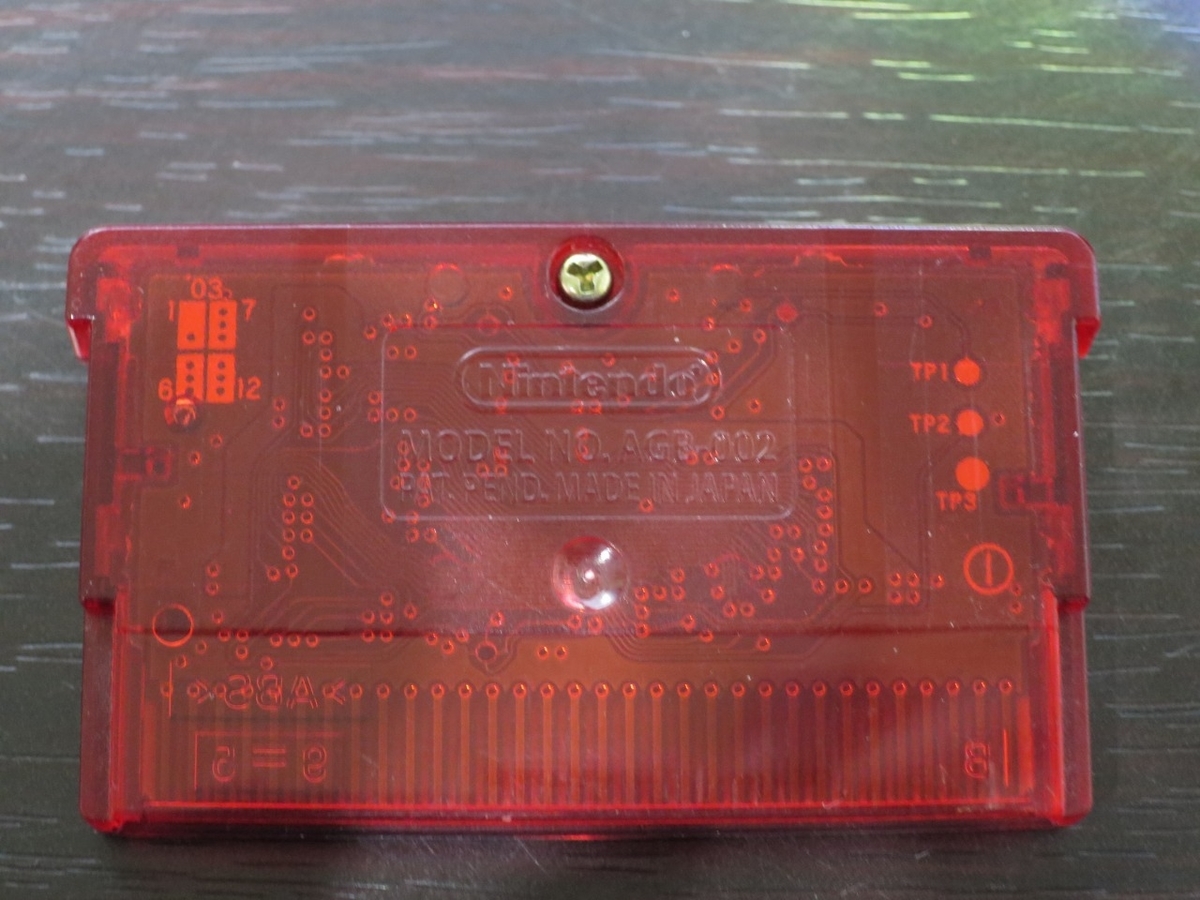

というワケで、今回はポケットモンスタールビーの電池交換をします。
このソフトは時計機能だけに電池使ってます。
電池切れでもデータは消えないけど毎回起動時に警告が出て嫌…。

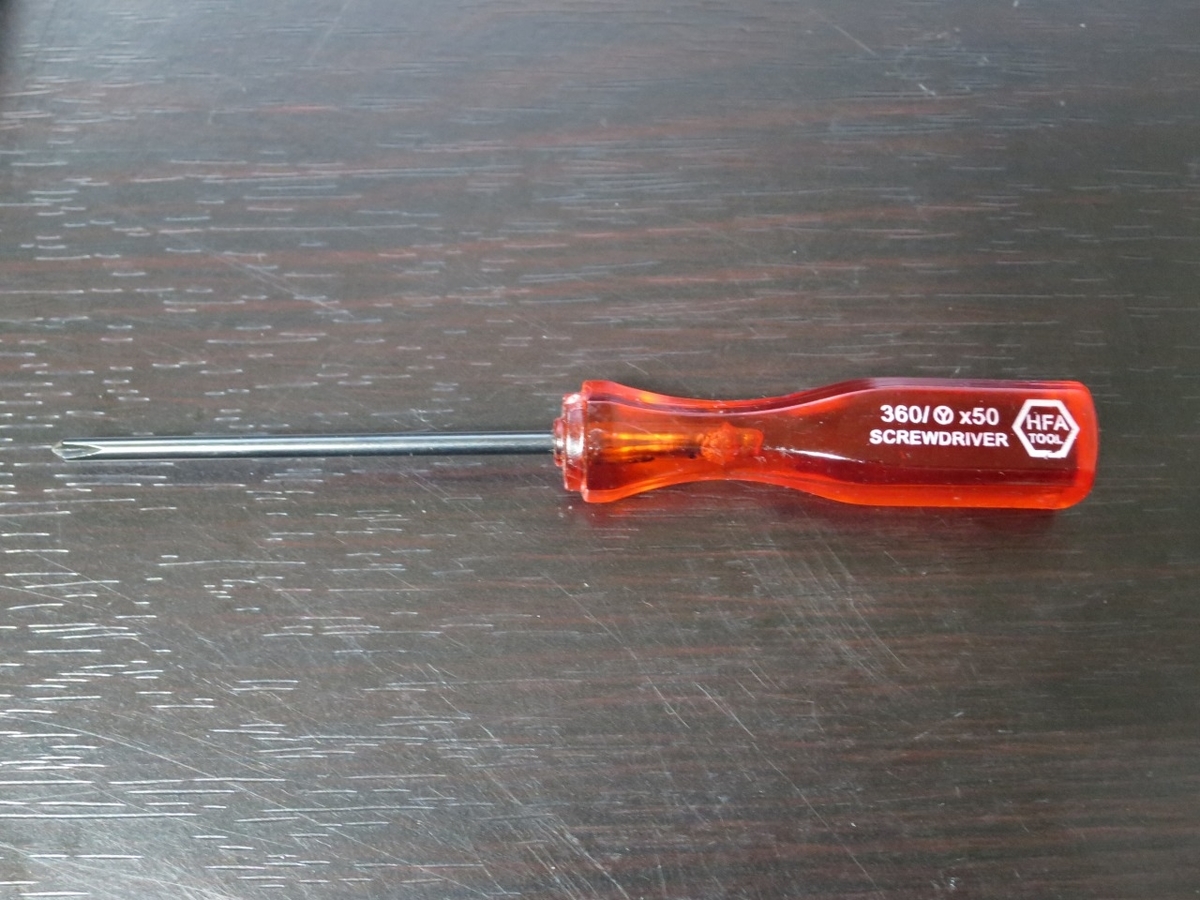

カートリッジを開けるためにはこのY字型のねじを回すドライバーが必要。
今回は安い中華製ドライバーを使用しました。
軸が曲がってて回しにくい…チャイナクオリティ全開。
国産ドライバーをおすすめします。
ねじを取ったら上蓋を下方向にスライドさせると開けれます。
この赤い電池をはんだごてで取りませう。

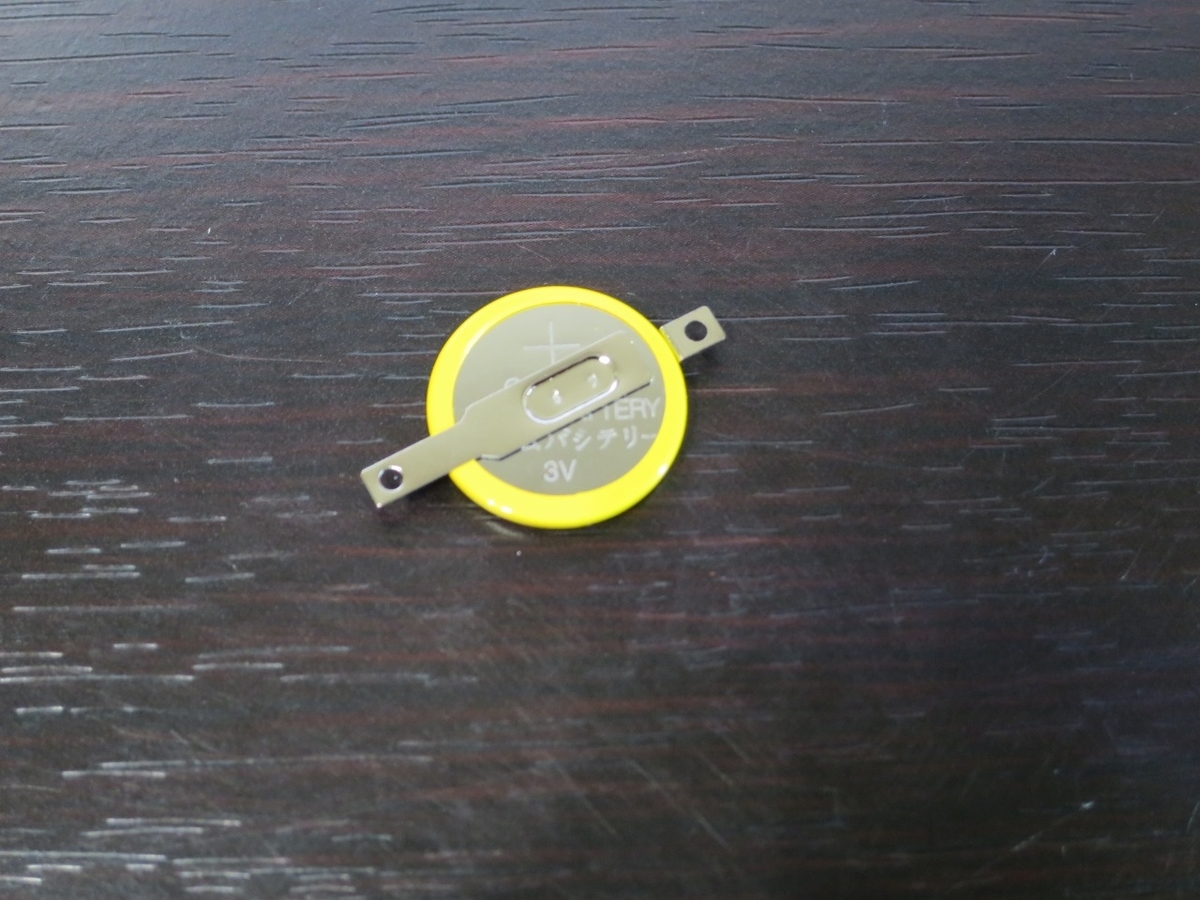

今回はaliexpressで買った電池を使用。タブ付きのCR1616。
aliexpressはリスクが高いのでamazonとかで買った方がいい。

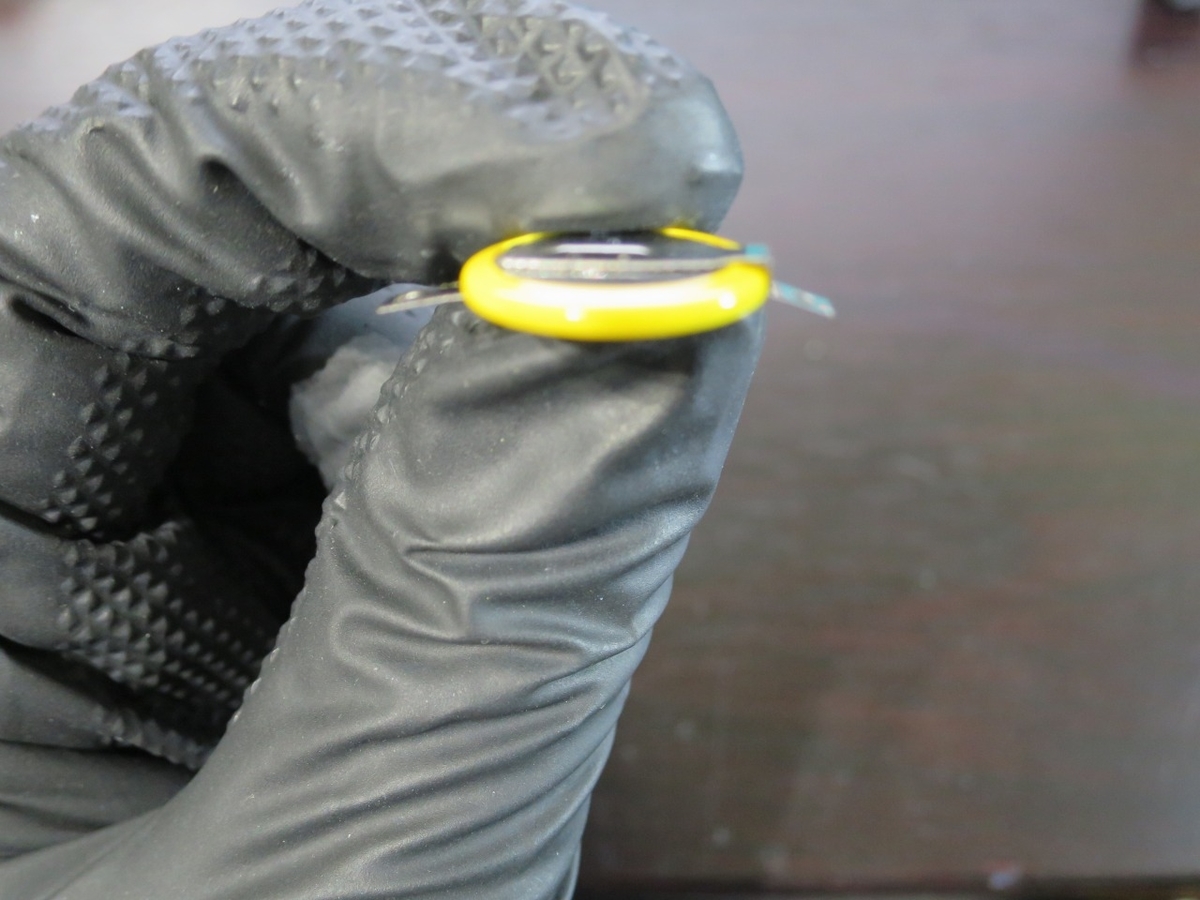

電池より下の部分にはんだづけするので足を下に曲げる。

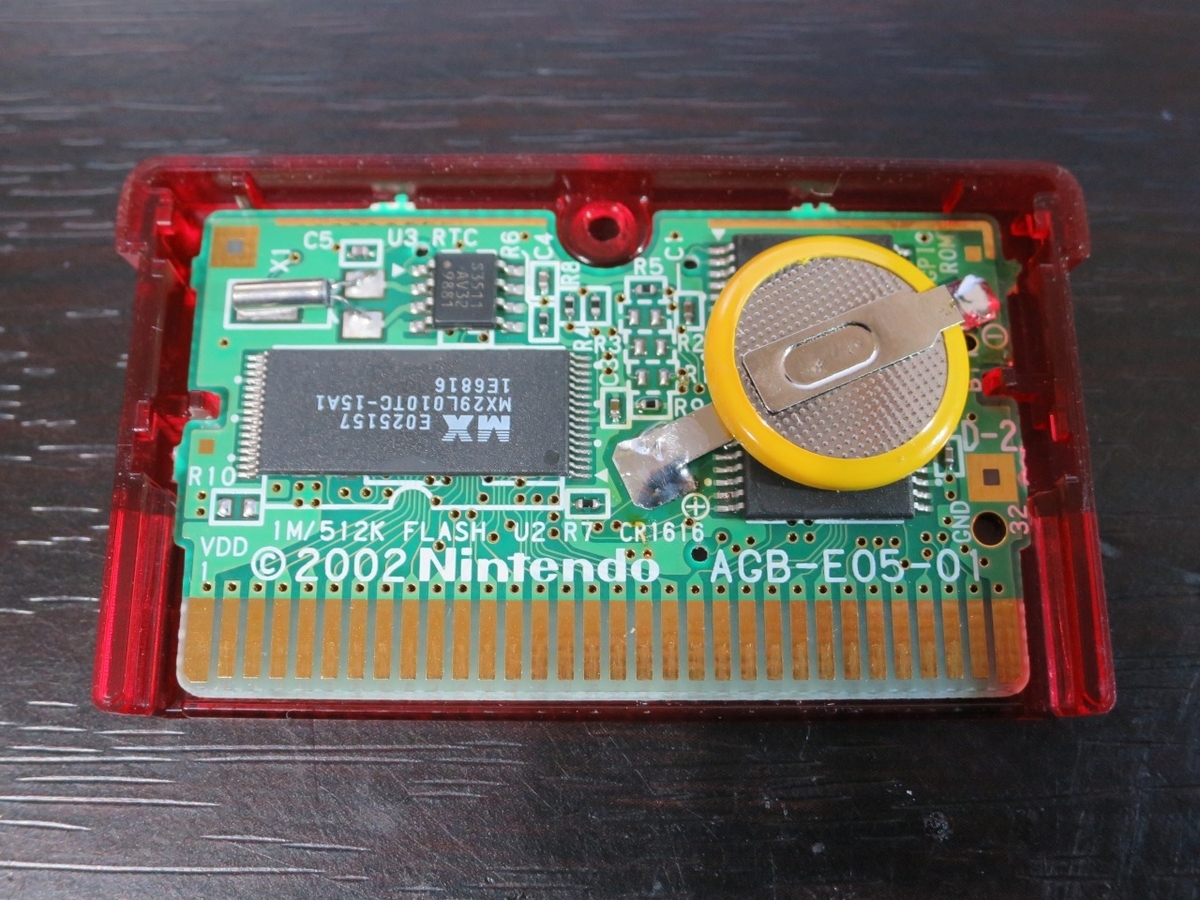

プラスマイナスあるので間違えないにはんだづけして完成。
ゲームボーイアドバンス 未通電修理

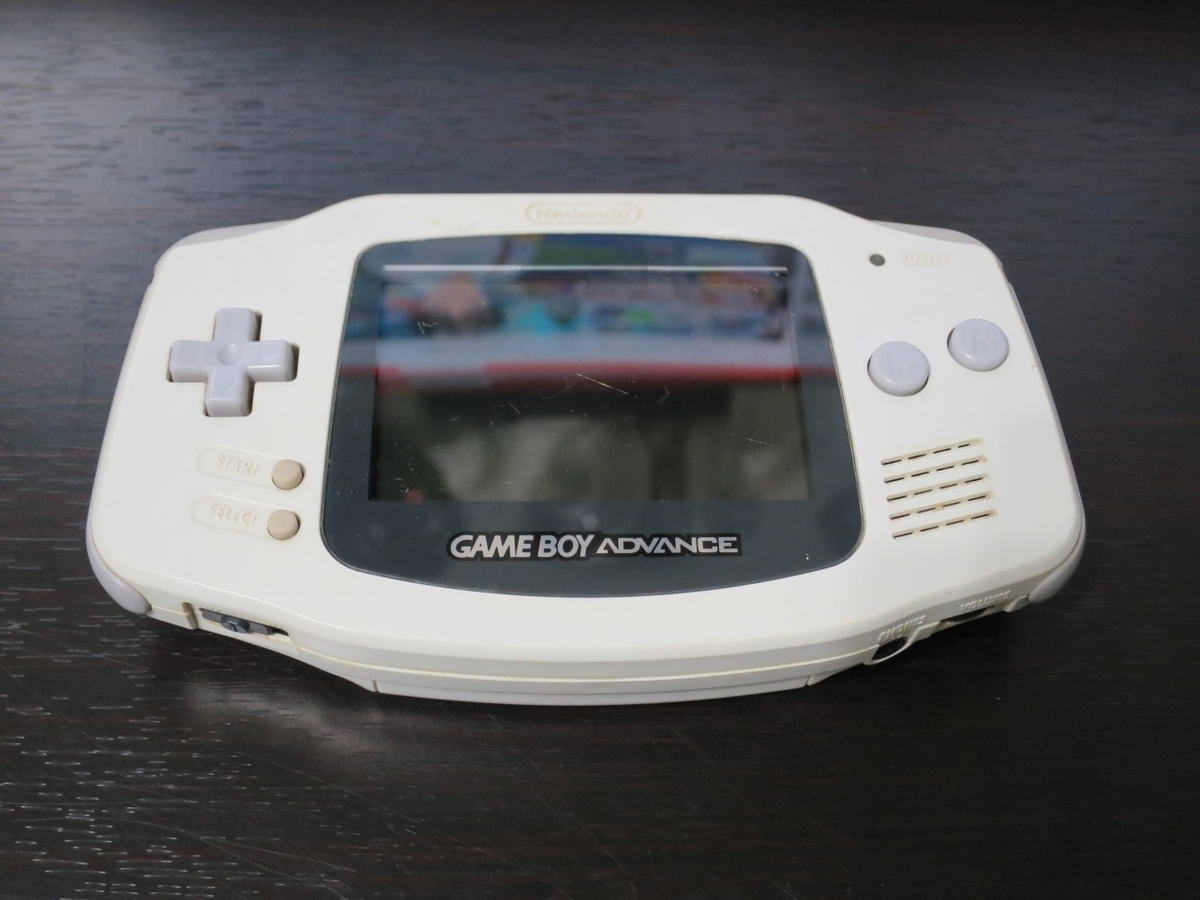

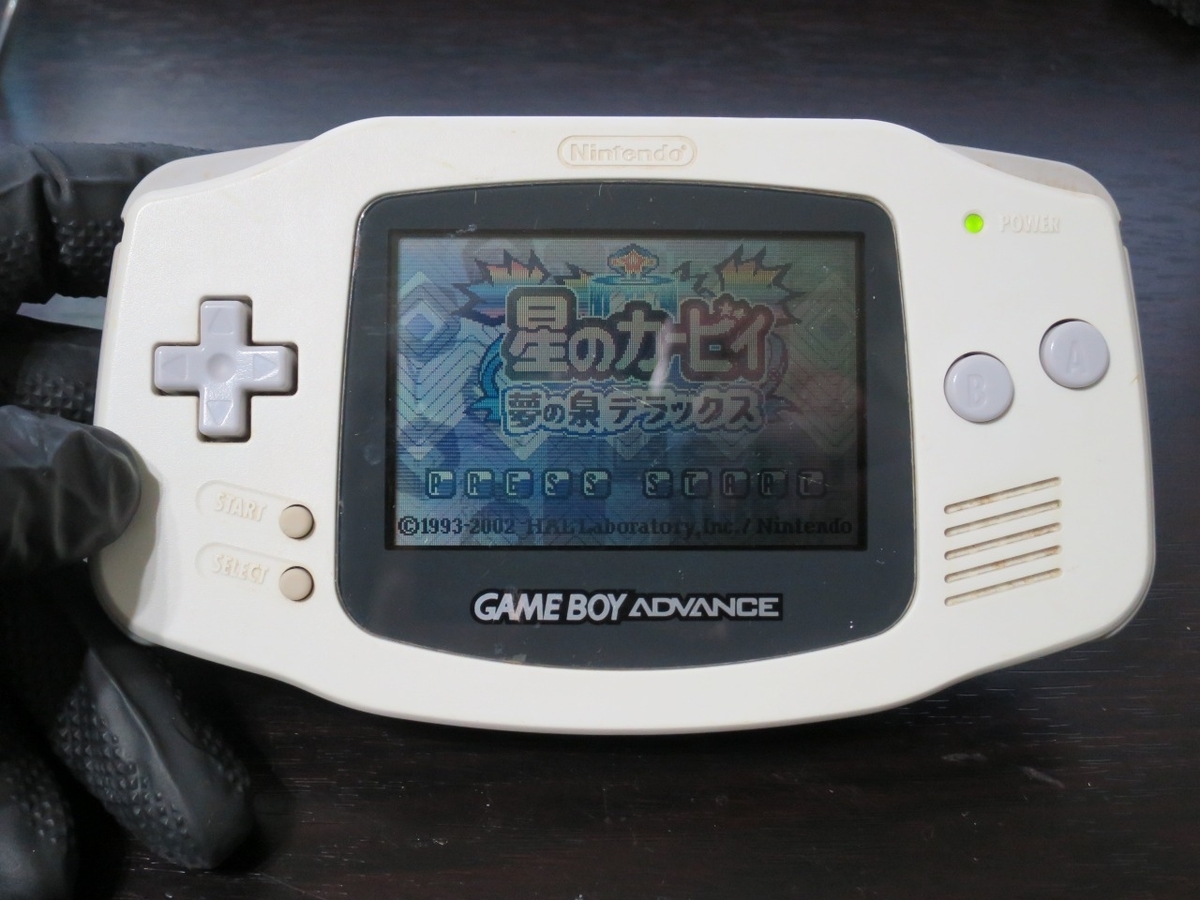

ゲームボーイアドバンスの電源が入らない…。
最近はIPS改造の素体として需要があるっぽい。
携帯機は水没の可能性があるのでジャンク購入は怖い…。

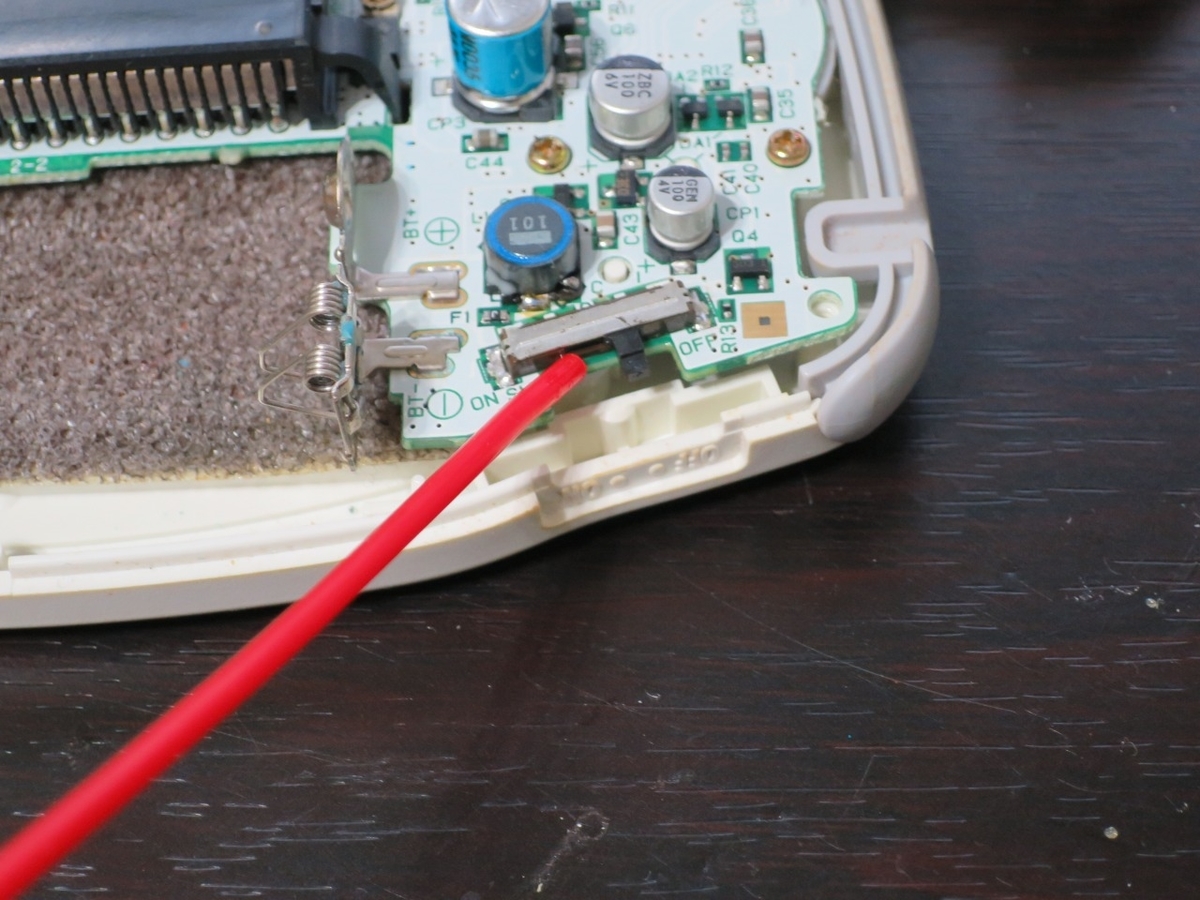

電源スイッチに接点復活剤を吹いて何度も動かしてみる。
定番の方法ですがこれで行けました。
とはいっても起動確率60%くらい。
結果的にスイッチのハンダ修正で100％起動できるようになりました。
力がかかるところははんだクラックを疑うとよさげ。
